幕墙铝板的施工安装规范
幕墙铝板施工安装规范
一、 总则
目的：确保幕墙铝板工程的质量、安全与功能，做到技术先进、经济合理、施工方便。
依据：本规范主要依据但不限于以下国家及行业标准：
《建筑幕墙》 GB/T 21086-2007
《金属与石材幕墙工程技术规范》 JGJ 133-2001
《建筑幕墙工程施工质量验收标准》 GB 50210-2018
《建筑装饰装修工程质量验收标准》 GB 50210-2018 (新版)
《钢结构工程施工质量验收标准》 GB 50205-2020
《铝合金结构设计规范》 GB 50429-2007
适用范围：适用于新建、扩建和改建的民用建筑中，采用铝单板、铝塑复合板、铝蜂窝板等铝板作为面材的幕墙工程的制作与安装。
二、 施工准备阶段
1. 技术准备
图纸会审：组织建设、设计、监理、施工等单位进行图纸会审，明确设计意图，解决图纸中的疑问和矛盾。重点审查：分格尺寸、转角处理、开启扇位置、防雷节点、预埋件位置、排水系统等。
方案编制：根据设计图纸和现场实际情况，编制详细的《幕墙施工组织设计》或《专项施工方案》，内容应包括：施工进度计划、劳动力组织、材料供应、主要施工机具、施工工艺、质量保证措施、安全文明施工措施等。
技术交底：在施工前，由技术负责人向所有施工人员进行详细的技术、安全和质量交底，确保每个人都清楚施工要点、标准和责任。
2. 材料准备与检验
铝板：
品牌与规格：必须符合设计要求和产品标准（如铝单板应满足 GB/T 23443 的规定）。
外观质量：表面应平整，涂层无裂纹、划痕、脱落、色差、污染等现象。颜色、光泽应与封样一致。
尺寸偏差：长、宽、对角线尺寸偏差应在允许范围内。
文件检查：检查产品合格证、性能检测报告（如膜厚、附着力、耐候性等）。
钢材：
主要包括立柱、横梁、连接件、螺栓等，牌号、规格、力学性能必须符合设计要求和 GB/T 700 或 GB/T 1591 的规定。
表面应进行热镀锌或防腐处理，涂层厚度均匀，无锈蚀。
紧固件：
螺栓、螺母、垫圈等不锈钢紧固件，其材质和机械性能应符合 GB/T 3098.6 的规定。
紧固件应防松、防脱落处理。
密封胶与结构胶：
必须是采用与相容性试验合格的同一品牌、同一型号的产品。
检查生产日期、有效期，严禁使用过期或已过初凝期的胶。
胶的规格、颜色应与设计一致。
其他辅材：如防火岩棉、保温棉、双面胶条、泡沫棒等，均需符合设计及相关标准要求。
3. 现场准备
预埋件检查：主体结构施工完成后，检查预埋件的位置、标高、平整度是否符合设计要求。偏差过大需进行后置埋件处理，并现场进行拉拔力测试，合格后方可使用。
测量放线：
根据主体结构轴线，测设幕墙的基准线和分格线。
使用激光铅垂仪、经纬仪等精密仪器，确定幕墙的安装基准线。
标注出每个转角、窗口、幕墙连接点的位置线，确保分格准确无误。
施工脚手架：搭设安全、稳固、满足施工要求的脚手架或使用高空作业车，确保施工人员安全和操作方便。

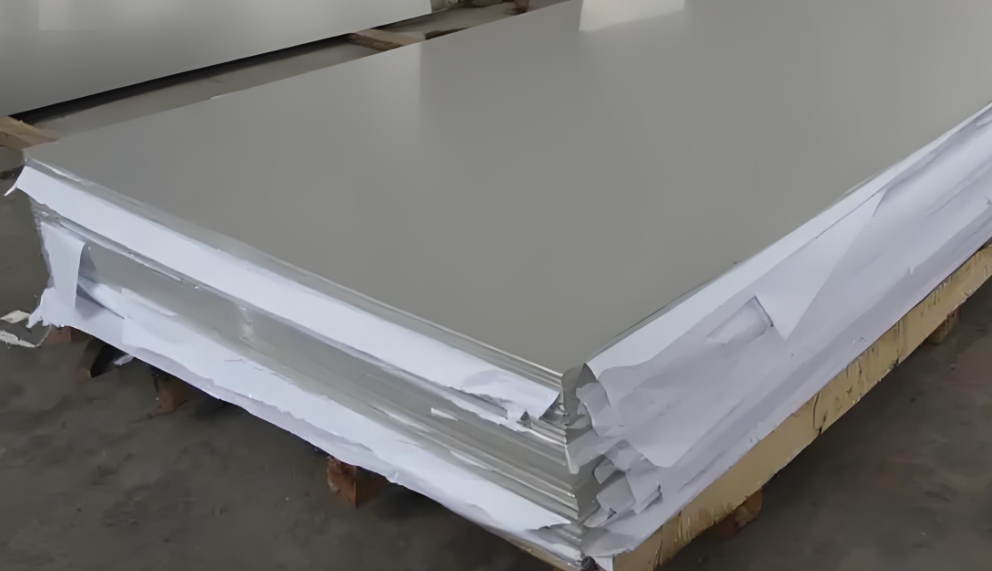

堆放场地：设立专门的材料堆放区，铝板应立放，并用软质材料隔离，防止变形和划伤。
三、 主要施工工艺流程
测量放线 → 骨架安装（立柱、横梁） → 防火/保温层安装 → 铝板板块加工与安装 → 注胶密封 → 清洁保护 → 验收
四、 关键工序施工规范
1. 骨架安装（立柱与横梁）
立柱安装：
连接：立柱下端通过连接件与主体结构连接（或通过后置埋件），上端通过芯柱连接，芯柱插入深度不小于 2 倍立柱截面边长，并应牢固焊接。
标高控制：用水平仪严格控制立柱的标高和垂直度，确保整根立柱在同一平面内，垂直偏差不应大于 3mm。
伸缩缝：立柱应设置伸缩缝，接头处应留有空隙，并用芯套连接，以适应温度变形。伸缩缝间距应根据设计要求和规范确定。
防雷：立柱应通过连接件与主体结构的防雷引下线可靠连接，形成电气通路，连接点应进行防腐处理。必须进行电阻测试，确保接地电阻符合要求。
横梁安装：
连接：横梁与立柱的连接应通过角码或螺栓进行，连接处应加设弹性橡胶垫，以适应变形和减震。
平整度：安装横梁时，必须严格控制其水平度和标高。相邻两根横梁的水平偏差不应大于 1mm，同层横梁的最大标高偏差不应大于 5mm。
防排水：横梁与立柱之间应设置排水孔，确保进入幕墙内部的水能顺畅排出。通常在横梁两端开设泄水孔。
2. 防火、保温层安装
防火层：
安装位置、厚度、材料（通常为防火岩棉）必须符合设计要求。
应铺设在楼板与幕墙之间的空隙处，采用厚度不小于 1.5mm 的镀锌钢板作为承托板。
防岩棉应填塞密实，并用防火密封胶封闭，形成连续的防火带，其耐火极限不应低于设计要求。
保温层：
通常为保温岩棉或玻璃棉，应铺设在铝板与主体结构之间，紧贴主体墙面。
铺设时应连续、密实，拼接处不应有空隙。
3. 铝板板块加工
下料：根据设计尺寸进行精确下料，切口应光滑，无毛刺。
折弯：根据设计造型，通过折弯机进行加工，确保折弯角度准确。
加强筋：对于面积较大的单板（通常 >1.5㎡）或异形单板，必须在背面设置加强筋（通常为“井”字形或“+”字形），以提高其刚性和平整度。加强筋与铝板之间应可靠连接。
开孔：对于需要穿螺栓的孔洞，应采用冲孔或钻孔，严禁气割。
包装：加工好的板块应贴上保护膜，编号分类，并妥善堆放，防止运输和安装过程中损坏。
4. 铝板板块安装
固定方式：主要有两种：
压板式：通过角码将板块固定在横梁上，然后用固定压板压住板块边缘，通过螺栓拧紧。这是最常用的方式。
扣件式（挂钩式）：板块边缘加工成挂钩形状，直接挂扣在横梁的专用挂钩上，再进行限位固定。
安装顺序：通常遵循“自下而上、自左至右”的原则，以保证施工的连续性和安全性。
调整与固定：
每安装完一块板块，都要使用靠尺、水平仪检查其平整度、垂直度和分格缝的宽度。
调整合格后，方可拧紧螺栓进行固定。
螺栓的扭矩值应符合设计或规范要求，确保连接牢固可靠，但又不会过紧而损伤铝板。
5. 注胶密封
打胶前准备：
缝隙内必须清理干净，确保无灰尘、油污和水。
在接缝两侧的铝板边缘贴上防污胶带，控制胶缝宽度，防止胶污染铝板表面。
在缝隙底部填充泡沫棒，其直径应大于胶缝宽度，确保胶的厚度和形状。
注胶：
应采用专用的胶枪，均匀、连续地注胶。
注胶应饱满、平整，无气泡。
修胶：
应在胶的表干时间内（通常是 10-30 分钟），用专用的刮刀将胶缝表面刮成圆滑、美观的弧形或直线形。
随后撕掉防污胶带。
五、 质量验收标准
主控项目：
预埋件/后置埋件：位置、数量、连接方式必须符合设计要求，后置埋件拉拔力测试合格。
防雷系统：与主体结构的连接必须可靠，电气通路通畅，接地电阻符合规范。
防火、保温层：材料、厚度、铺设方式必须符合设计要求。
铝板与骨架的连接：固定方式、螺栓数量及紧固程度必须符合设计要求。
结构胶/密封胶：相容性、粘结性能、厚度、宽度必须符合设计和规范要求。
一般项目：
垂直度：幕墙垂直度偏差不大于 25mm，且不大于 H/1000（H 为幕墙高度）。
立面平整度：2m 靠尺检查，偏差不大于 3mm。
相邻两板块接缝高低差：不大于 1mm。
缝宽偏差：不大于 2mm。
表面质量：表面应平整、洁净，无划痕、擦伤、翘曲等缺陷。
分格缝：横平竖直，缝宽均匀，胶缝光滑、顺直。
安装偏差：
六、 安全文明施工要求
高处作业安全：所有高空作业人员必须系好安全带，佩戴安全帽。脚手架或吊篮必须经过验收合格后方可使用。
用电安全：施工用电必须遵守“一机一闸一漏保”原则，电缆线架空或套管保护。
防火安全：施工现场严禁吸烟，动用明火必须办理动火证，并配备灭火器材。
成品保护：已安装好的铝板应防止碰撞、污染，注意保护胶缝。施工区域应设立警示标志。
清洁与垃圾处理：每日施工结束后应清理现场建筑垃圾，保持施工场地整洁。
